电阻器的用途
电阻是所有电子装置中应用最为广泛的一种元件，也是最便宜的电子元件之一。它是一种线性元件，在电路中的主要用途有：限流、降压、分压、分流、匹配、负载、阻尼、取样等。
各种材料对通过它的电流呈现一定的阻力，这种阻力就称为电阻。具有集总电阻这种物理性质的元件叫电阻器，通常也称为电阻，用符号R来表示。
电阻最基本的特性是：某一电阻R两端电压U和通过该电阻的电流I成正比。用公式表示就是
R=U/I或I=U/R，U=IR
电流、电压和电阻间的这种关系通常叫欧姆定律。
电阻的这种性能在无线电工程中，占有特殊的地位，利用电阻对电能的吸叫作用，可使电路中各元件按需要分配电能。例如在一台电视接收机中使用着几百只电阻器，它们以各种规格的形式在电路中起到特定的作用：用作电源的去耦电阻；确定各晶体管工作点的偏置电阻；各匹配网络中的匹配电阻；级间耦合电阻；分压电阻等等。因此，电阻器在无线电技术中的用途是极其广泛的，它是无线电最基本的元件之一。
电阻的分类
按电阻的制作材料来分，可分为：金属膜电阻、碳膜电阻、合成膜电阻等。
按电阻的数值能否变化来分，可分为：固定电阻、可变电阻(电阻值变化范围小)、电位器(电阻值变化范围大)等。
按电阻的用途来分，可分为：高频电阻、高温电阻、光敏电阻、热敏电阻等。
常用电阻的性能、特点如下表所示。
常用电阻的性能、特点
|
电阻名称 |
电阻的性能、特点 |
|
炭膜电阻 |
稳定性高，噪声小，应用广泛。阻值范围：1Ω-10MΩ |
|
金属膜电阻 |
体积小，噪声小，稳定性高，温度系数小,耐高温，精度高，但脉冲负载稳定性差。阻值范围：0.1Ω-620MΩ |
|
线绕电阻 |
体积小，噪声小，稳定性高，温度系数小,耐高温，精度很高，功率大（可达500W）。但高频性能差，体积大，成本高。阻值范围：0.1Ω-5MΩ |
|
金属氧化膜电阻 |
除具有金属膜电阻的特点外，它比金属膜电阻的抗氧化性和热稳定性高，功率大（可达50KW），但阻值范围小，主要用来补充金属膜电阻的低阻部分。阻值范围：1Ω-200KΩ |
|
合成实心电阻 |
机械强度高，过负载能力较强，可靠性高，体积小，但噪音大，分布参数（L,C）大，对电压和温度的稳定性差。阻值范围：4.7Ω-22MΩ |
|
合成炭膜电阻 |
电阻阻值变化范围宽，价廉，但噪声大，频率特性差，电压稳定性低，抗湿性差，主要用来制造高压、高阻电阻。10～106MΩ |
|
线绕电位器 |
稳定性高，噪声小,温度系数小,耐高温，精度很高，功率较大（可达25W）。但高频性能差，阻值范围小，耐磨性差，分辨率低，适用于高温大功率电路及精密调节场合。阻值范围：4.7Ω～100KΩ |
|
合成炭膜电位器 |
稳定性高，噪声小，分辨率高，阻值范围宽，寿命长，体积小，但抗湿性能差，滑动噪声大，功率小。该电位器为通用电位器，广泛用于一般电路中，阻值范围：100Ω～4.7MΩ |
电阻器的主要参数
1、标称阻值与允许偏差
为了满足使用者的要求，工厂生产了各种不同阻值的电阻器，即便如此，也无法做到你要什么样阻值的电阻器就会有什么样电阻器的成品。为了便于生产和满足使用者的需要，国家规定了一系列阻值作为产品的标准，这一系列阻值就叫做电阻的标称阻值。
在实际生产中，加工出来的电阻器的阻值无法做到和标称阻值完全一样，即阻值具有一定分散性。为了便于生产的管理和使用，又规定了电阻器的精度等级，确定了电阻器在不同等级下的允许偏差。
允许偏差可从下式求得：δ=R-RR/RR·100%
式中δ——允许偏差；
R——电阻器的实际阻值；
RR——电阻器的标称阴值。
电阻器的阻值范围很宽，一般通用电器的阻值可从10Ω—10MΩ。按规定，电阻器的标称阻值应符合阻值系列所列数值。
2、额定功率
额定功率是提在正常条件下，电阻长时间工作而不损坏，或不显著改变其性能时，所允许消耗的最大功率。对于同一类电阻器，额定功率的大小决定它的几何尺寸和表面面积（参见下表）
|
|
金属电阻 |
氧化膜电阻 |
碳膜电阻 |
沉积膜电阻 |
|
L |
D |
L |
D |
L |
D |
L |
D |
|
0.06 |
|
|
|
|
8 |
2.5 |
|
|
|
0.125 |
7 |
2.2 |
7 |
2.2 |
12 |
2.5 |
8 |
2.6 |
|
0.25 |
8 |
2.6 |
8 |
2.6 |
15 |
4.5 |
10.8 |
4.2 |
|
0.5 |
10.8 |
4.2 |
10.8 |
4.2 |
25 |
4.5 |
|
|
|
1 |
13 |
6.6 |
13 |
6.6 |
28 |
6 |
|
|
|
2 |
18.5 |
8.6 |
18.5 |
8.6 |
46 |
8 |
|
|
表中所列数据均为电阻器本身尺寸。额定功率较大的电阻器，一般都将额定功率直接印在电阻器的表面上。
3、最大工作电压
电阻器的额定工作电压UR，在量值上用下式计算：UR=√PR·RR
式中PR·——额定功率；
PR——标称阻值
电阻器的工作电压不超过额定工作电压使用，否则电阻器承受的功率将超过额定功率而导致损坏。
最大工作电压值用下式计算：
Umax=√PR·Rlj
式中Rlj为临界阻值，它根据电阻器的额定功率以及它的结构、外形尺寸等因素确定。
在实际使用中，当R＜Rlj时，一定要使电阻器低于额定工作电压工作。
当R＞Rlj时，则必须低于最高工作电压，以免烧坏或产生极间击穿和飞弧现象。

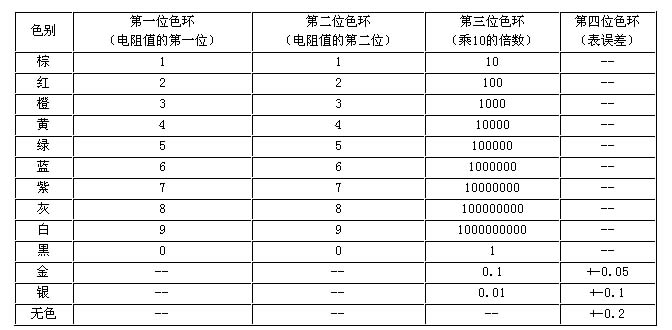

色环电阻的阻值读法
拿到色环电阻要把最靠近电阻端部的那一环认为第一环,否则会读反,如三个环分别是红橙黄,正确读是230000欧,若反看成黄橙红,则为4300欧,对色环不大熟悉者,建议万用表鉴别加以证实。
电阻器的选用
1、型号的选取
民用和一般用途，可选择通用型电阻器，它们的价格很便宜，货源充足。军用和特殊场合使用的电阻器，应选择专用型电阻器，以保证电路的性能指标并稳定可靠地工作。线绕电阻器即使无感绕法的，其分布电感也比非线绕电阻器大得多，因此不宜用在高频电路中。
2、阻值和精度的选取
电阻值应根据电路实际需要的计算值选择系列表中近似的标称值。若有高精度要求的，则应选择精密电阻器。
在某些场合，也可从Ⅰ、Ⅱ、Ⅲ级电阻器挑选使用，也可采用串、并联方式以满足精度要求。
3、额定功率的选择
电阻器的额定功率，应选得比计算的消耗散功率（12R）大，在一般情况下，选择为耗散功率的两倍以上。若功率较大，应选用功率电阻器。在某些场合，也可将小功率电阻器串、并联使用，以满足功率的要求。
当电阻器在脉冲状态下工作时，只要脉冲平均功率不大于额定功率即可。
4、注意最高工作电压的限制
每个电阻器都有一定的耐压，超过这个电压，电阻器就会击穿、烧坏或产生飞弧现象。电阻器在高压下使用时，对于高阻值电压器，其应用值应小于最高工作电压。
5、使用中应注意的事项
（1）为了减少电阻器在随使用时间增长而变化的不稳定性，在电阻器使用前，应先对进行人工老化。
（2）较大功率的电阻器应采用螺钉和支架固定，以防折断引线或造成短路。
（3）电阻器的引线不要从根部打弯，否则容易折断。
（4）焊接电阻器时动作要快，不要使电阻器长期受热，以免引起阻值变化。
（5）电阻器的功率大于10W时，应保证有散热的空间。
（6）电阻器在存放和使用过程中，都要保持漆膜的完整，更不允许用锉、刮电阻膜的方法来改变电阻器的阻值。因为漆膜脱落后，电阻器的防潮性能变坏，无法保证正常工作。
