集成霍尔传感器简介与检测方法

    集成霍尔传感器分为线性型、开关型和锁键型等多种,其主要元件均是利用霍尔效应原理制成的。所谓霍尔效应,指的是这样一种物理现象:如果把通有电流I的导体放在垂直于它的磁场中,则在导体的两侧P1、P2会产生一电势差UH,它与电流I及磁感应强度B成正比,与导体厚度d成反比,即:UH=K(IB/d),式中K为霍尔系数。霍尔系数越大,表明霍尔效应越显著。人们常利用某些半导体材料(如锗、锑化铟)显著的霍尔效应来制成直流和低频磁场/电压变换器。

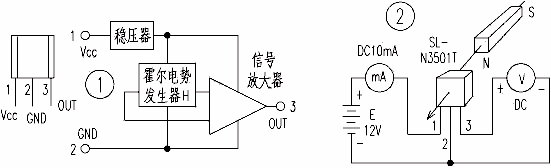

    以集成线性霍尔传感器SL-N3501T型为例,其外形和电路原理见图1,由稳压器、霍尔电势发生器H和信号放大器组成。传感器的输出电压随外加磁场B的垂直分量大小成线性比例变化,可广泛应用于位置、厚度、重量、速度及电流等检测或控制。


    检测方法
    仍以SL-N3501T型集成线性传感器为例,其检测连接图如图2。当永久磁铁N极靠近霍尔传感器时,其输出端电压将增大,如果用S极靠近,则输出端电压将减小。在这种情况下输出电压的最大变化量取决于永久磁铁的剩磁强弱。在检测电路连接正确无误的情况下,如果永久磁铁的任一个磁极靠近霍尔传感器时,传感器的输出电压没有任何变化或变化极小,则说明霍尔传感器已经损坏。
