继电器主要参数的测试

作者:不详 来源:网上收集 更新日期:2006-9-18 阅读次数:
文字 〖 自动滚屏(右键暂停)
   吸合值、释放值

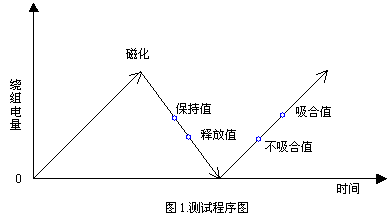

    继电器的不吸动值、吸合值、保持值、释放值测试按图1所示的测试程序图进行。该测试程序为生产单位和使用单位共同遵守的统一方法,其最大优点是测试的参数重复性好,它并不表示实际使用中继电器要先磁化,后工作。
    按一般要求,交流继电器的吸合电压不大于其额定电压的85%,直流继电器的吸合电压不大于其额定电压的75%(有的为80%)。保持电压,直流继电器通常为30%-40%额定电压,交流继电器保持电压要大些。直流继电器的释放电压通常不小于10%额定电压,极限低温下不小于5%额定电压。交流继电器的释放电压通常为30%左右额定电压极限低温下不小于10%的额定电压。
    线圈电阻
    线圈电阻的测量可用电压、电流法和电桥法。用电压、电流法测量时,应尽量避免或减小电压表、电流表内阻的影响,测试过程要尽量短,以避免线圈温升。线圈电阻对测量时的环境温度比较敏感,所以测试前1-2小时内产品要置于要测试的环境下并(最好)不对线圈施加激励。测试数值Ra应换算成基准温度(一般为20℃)下的值,换算公式为:     Ra=R0[1+a(Ta-20)]
式中:Ta为环境温度(℃)
a为电阻温度系数(铜导线的温度系数是0.004/℃)
    接触电阻
    测量动断触点接触电阻时继电器处于不激励状态;测量动合触点接触电阻时继电器处于额定激励状态。接触电阻的测量采用电压电流表法。测量时,加到触点上的负载(阻性)应符合表7规定。测试部位在引出端离其根部4mm之内。负载应在触点达稳定闭合之后施加,触点断开之前切除。
表7   继电器国标规定测量接触电阻(或压降)的负载大小

应用类别
测试负载(阻性)
CA0
30mV  ,  ≤10mA
10mA × 30mV
CA1
30mV~60V,0.01~0.1A
10mA × 100mV
CA2
5~250V  ,  0.1~1.0A
100mA × 24V
CA3
5~600V ,  0.1~100A
1A × 24V


    注:含多种应用类别时,应以最低的应用类别的要求为准
    绝缘性能
    继电器绝缘电阻的测试一般都使用兆欧表,被测继电器应置于优质绝缘板上,测试电压应符合各产品技术要求规定,一般加电压2s之后的最小值即为被测值。
    介质耐压测试时在最高电压(110%额定电压)下保持1~5s,有争议时应以额定电压保持1min为准。
    时间参数

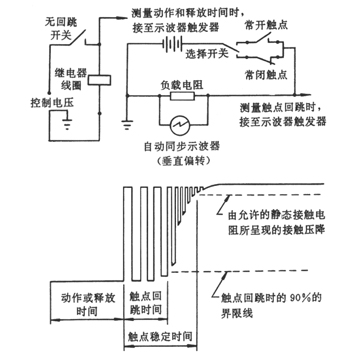

    时间参数的测量电路如图2示所示,也可以用其他合适的电子仪器、仪表代替,但触点负载应为阻性,测动作、释放及回跳时间用10mA × 6v(阻性负载),测稳定时间负载为50μA × 50mV(阻性负载)。仪器的分辩率为1μS。
    测量动作时间应以额定工作电压的下限激励,测量释放时间应从额定工作电压的上限切除。
图2. 测量动作和释放时间及触点回跳时间的典型电路和典型波形图
    外形尺寸
    外形尺寸检查的依据是外形图,测量引出端位置尺寸时,应在距底板3毫米范围内测量,测量时所施外力不得造成继电器的任何损伤。
    若无特殊规定,第6.1~6.5条测量均在正常气候条件下进行:温度15~35摄氏度,相对温度45%-75%,大气压力86.7~106.7Kpa.
