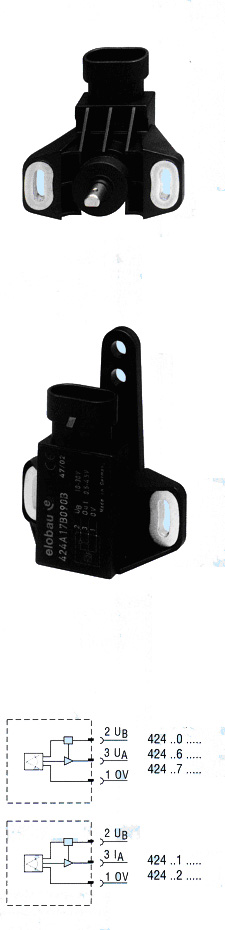

角度传感器：适合各种工业机械，摩托车，和民用上的应用。价格便宜，性能稳定。

角度传感器介绍：
此系列角度传感器测量范围从10度一直到120度。测量原理是非接触（利用霍尔效应）。该产品有短路保护功能。连接器采用3个引脚的密封形式，而没有采用机械形式。

选型说明：
型号表：424 (1)(2)(3)(4)(5)(6)(7)(8)
(1)．EMC标准     A：摩托工业(200V/m)
B：一般工业(10 V/m)
(2)．支撑结构      0：平面支撑
1：球形支撑
(3)：输出信号      0：1-5V
1：4-20Ma
6：0.5-4.5比例输出
7：0.5-4.5输出。
(4)：封装材料A：PBT
(5)(6)(7)：测量范围，三位数值为测量角度范围
              例如：070表示测量范围是70度
角度范围最大到160度，各种输出，IP67
