当前栏目:产品中心>液位传感器>
2013年2月11日 作者:sipu [返回]

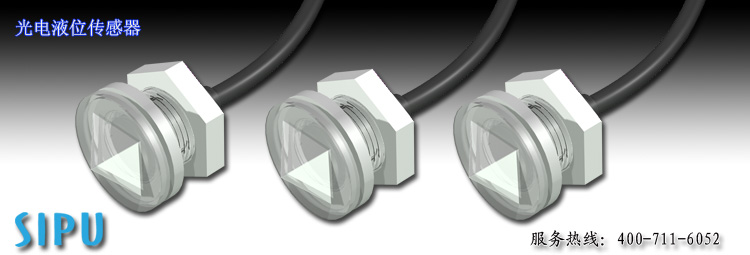

HT14光电液位开关

红外线式液位开关(光电式、红外线、电子式) 液位开关 水位开关 浮子开关;

应用:

  饮水机,净水机,空调扇,加湿机,冷气扇,蒸汽类等需要水位控制保护的电器产品;

特性:



  • 无机械运动部件、可靠性高体积小、成本低
  • 液位控制精度高
  • 内置一高强度红外线发射二极管
  • 内置一反应速度快、灵敏度高光敏晶体管
  • 符合安规标准要求
  • 此开关本身符合RoHS要求

优点:

 与现有浮子式液位开关比较:

1.   本液位开关体积小,结构紧凑,故安装所需空间小,安装工艺简单。而现有浮子式液位开关体积大,结构松散,安装所需空间大,设计安装复杂。浮子式液位开关是靠液体的浮力推动带磁铁的浮子上下运动,从而使内部的干簧管开与关的,所以浮子有一定的吃水位,从而最低液位会有很大的限置,本液位开关不存在此局限。

2.   本液位开关可上置,下置,侧向,斜向安装,而现有浮子式液位开关只能上置,下置安装。

3.   本液位开关液位控制精度高,在±0.5mm之内,而现有浮子式液位开关精度为±3.0mm甚至更高。

4.   无摩擦,机械运动部件,故可靠性高,而现有浮子式液位开关浮子极易卡死造成不良。

5.   头部光顺,清洗容易。

6.   内置发射二极管和光敏?

7.   带电部件与被控液体完全隔离,无仍何安全隐患。



工作原理:

当无水时,红外发光管发出的光线通过菱镜面反射到接收管,此时接收管CE极完全导通,输出高电平!

有水时,红外发光管发出的光线通过水折射,接收管无光线,CE节呈现高阻抗,e极无输出!

也可以接12VDC供电,也可以接24VDC供电!只要调整R1与R2电阻的阻值就可以啦!

接具体电路可以灵活多变!也可以把R2接到接收管的c极!如有需要请咨询我们的电子工程师;

是装在容器外的吗?

模拟量的还是开关量的?

答:那个透明菱形头 是装在容器内!要直接与水接触!

是开关量



技术参数:

孔位安装直径15mm;

固定螺柱直径14mm,螺柱高度12mm,

总高度23mm,高出安装面9mm,

密封圈外径21mm,密封圈内径14mm,密封圈厚度2mm,

引线长30mm,引线4p,

若要改接12V或24V电压,则需要找专业的工程师更改电阻R1和R2的数值。

此电路为典型的并联电路,根据电压和电阻成正比的关系来计算。R1:R2=U1:U2.

既通过发光管的电流不变,电流=电压/电阻

现以24V电压为例,如何求X1和X2的值?

5V/390欧=24V/x1,  x1为要求的电阻值

5V/4.7欧=24V/x2,  x2为要求的电阻值.


备注: 1.所有尺寸单位均为mm
     2.
未说明尺寸公差为±0.20mm
     3.
照此图剩水位将被控制在1.0±0.5mm

安装尺寸示例

  使用及检测

    将液位开关按上述典型方式之一安装,再将其按如下电路连接,信号端将输出与水位高度状况一致的电平信号,此信号作为液位高度控制信号接入MCU A/D端口或其它控制电路,当液位超过临界液位而淹没开关本体时,此时信号输出为低电压,当液位低于临界液位而显露开关本体时,此时信号输出为高电压,具体参数如下表所示。

工作原理

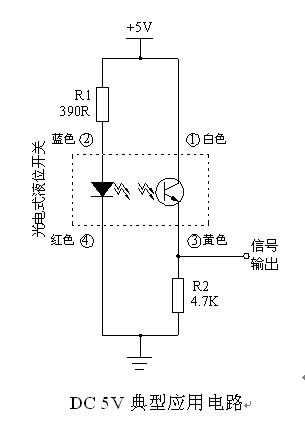

  在无水时红外线发射管发出的光线通过菱形透明的PC塑料面反射到红外线接收三极管,三极管在其e极负载电阻上产生一个压降,作为输出信号;在有水时红外线发射管发出的光线通过菱形透明的PC塑料面折射到水里面,此时输出低电平信号;将液位开关按如下电路进行联接,信号端将接入MCU I/O端口,当检测到信号端有电平变化时,MCU将会做出相应的动作。DC 5V应用电路如下:  即高电平(2-5V)

在有水时红外线发射管发出的光线通过菱形透明的PC塑料面折射到水里面,此时输出低电平信号;



如果感应器全都浸入水中会不会不能用啊?
在引出线密封完好的情况下是可以的
那么密封效果是怎样的?
但是水如果太快的话,就会把整个装置给全都浸入了
液位水位差是多少?

答:一个红外开关水位只能控制一个水位。

水位差 ,可以根据你客户需要 安装两个 红外线液位开关水位

个控制高水位,另外一个控制低水位。

这款液位传感器头部的树脂是什么树脂?

液位传感器头部 是透明PC料

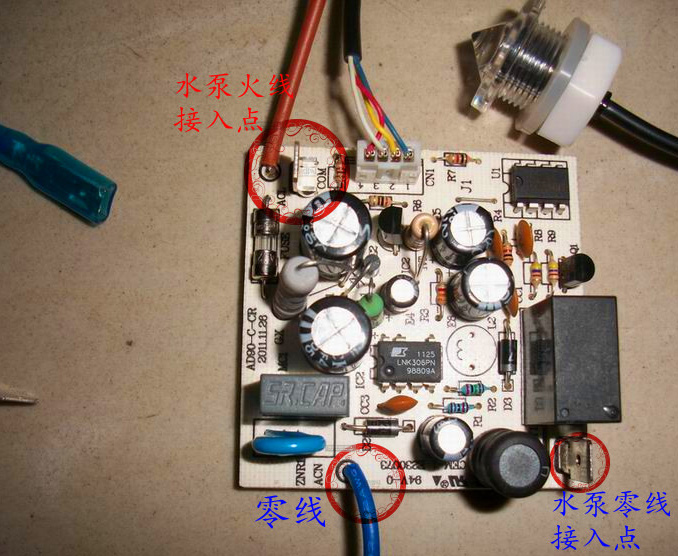

本店有配套控制板销售,欢迎订做。




应用 加湿机,冷气扇,蒸汽类等需要水位控制保护的电器产品
特性: 结构紧凑,体积小。液位控制精度高,可靠性高。寿命长,成本低。




注意:
1. 当被探测液体为水,水位高度低于临界液位时,水汽、水蒸汽或水珠会在开关本体表面集结,从而导至信号输出电压下降。
所以在实际应用时,考虑到水汽、水蒸汽或水珠的影响,将液位阀值电压设值为VT,即信号端输出电压如果大于VT,则判断液位低于临界液位,信号端输出电压如果小于VT,则判断液位高于临界液位。
VT一般取值为0.25-0.5V,具体数值根据水汽、水蒸汽或水珠的产生以及影响程度来确定。当被探测液体为其它时,也会受到液珠的影响,故也按此法考虑。
2. 考虑液面的波动特性,在程序中要加入防抖逻辑。
3. 此款液位开关为不防水型,不能将整个探头放入液体中使用。
实际使用时,液位开关探头表面不能有太多的污垢,如有,请即时清洗干净,清洗过程中不能使其探测表面受到损伤。
