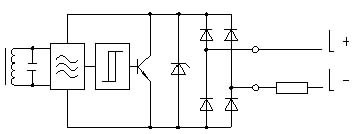

电路原理图西普电气接近开关光电开关

接线电压：10—30V直流
常开触点（NO）
无极性
防短路的输出
漏电电流≤0.8mA
电压降≤5V
注意不允许双线直流传感器的串并联连接西普电气接近开关光电开关
三线直流

电路原理图

接线电压：10—30V直流西普电气接近开关光电开关
常开触点(NO)
电压降≤1.8V
防短路的输出
完备的极性保护
三线直流与四线直流传感器的串联
当串联时，电压降相加，单个传感器的准备延迟时间相加。西普电气接近开关光电开关

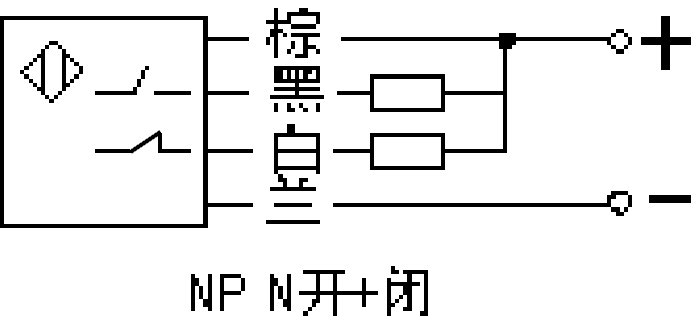

四线直流

电路原理图

接线电压：10—30V
切换开关西普电气接近开关光电开关
防短路的输出
完备的极性保护
电压降≤1.8V
三线直流与四线直流传感器的并联

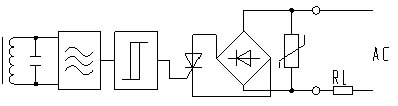

双线交流

电路原理图

常开触点(NO)
常闭触点(NC)
接线电压：20—250V交流西普电气接近开关光电开关
漏电电流≤1.7mA
电压降≤7V（有效值）
双线交流传感器的串联
常开触点：“与”逻辑
常闭触点：“或非”逻辑

当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。
机械开关与交流传感器的串联

断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。西普电气接近开关光电开关
补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。
电阻的计算方法：近似值大约为400Ω/V
双线交流传感器的并联
常开触点：“与”逻辑
常闭触点：“或非”逻辑

闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。
补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。
计算电阻的公式：R=10/I P=I²×R
