两极跑偏开关

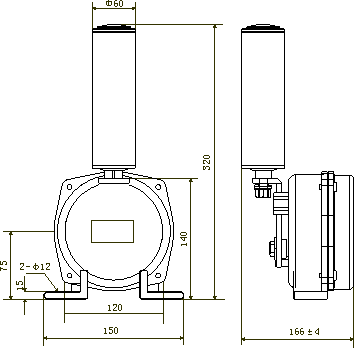

外形尺寸





概述

    用于传送机胶带跑偏的检测,防止由于胶带跑偏而造成物料溢出等故障,本机广泛应用于矿山、电力及化工等行业的运输系统中。

型号含义

技术参数

1、使用环境条件
   拉力:3-8kg(用户可选)
   Fm认证,二级:1&2,E,F&2G组

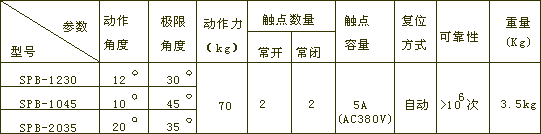

2、主要技术参数



结构特点

1、本机采用铝合金精密铸造壳体,强度高、重量轻;

2、外壳防护等级达IP65,可在恶劣环境中工作;

3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。

工作原理

    当运行中的胶带发生跑偏时,胶带边缘带动立辊旋转并挤压立辊使之倾斜,若立辊倾斜大于一级动作角度时,立即发出一组开关信号,若立辊继续倾斜大于二级动作角度时,则输出另一组开关信号。两组开关信号可分别用于告警或停机,胶带机恢复正常运行后,立辊自动复位。

安装调整

1、将跑偏开关固定在支架上,然后焊在机架上;
2、立辊轴线与胶带平面相垂直,立辊与胶带边缘距离为L=50~100mm;
3、胶带位于立辊下端1/3处;
4、每100m胶带可安装跑偏开关一对,详见安装示意图。

用户须知

用户若订购我司提供的安装支架,请提供胶带的槽角。

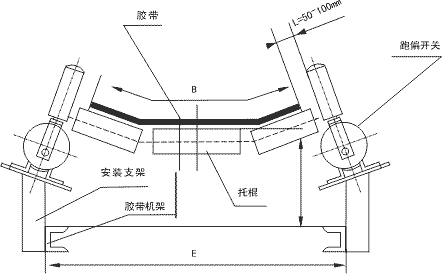

安装示意图

接线方法

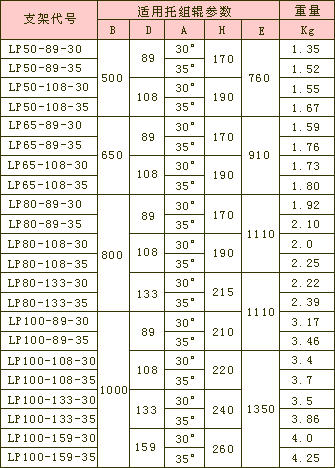

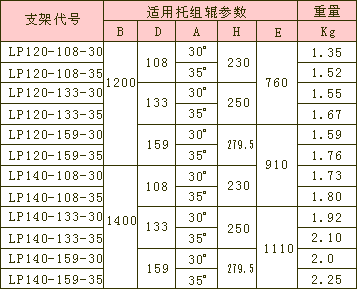

支架规格表
